Räjähdyssimulointi ja paineaaltoanalyysit
Räjähdyssimulointi ja paineaaltoanalyysit – turvallisuutta ja varmuutta suunnitteluun
Räjähdykset ja paineaallot voivat aiheuttaa merkittäviä riskejä rakennuksille, infrastruktuurille ja teollisuuslaitoksille. Laskennallinen simulointi mahdollistaa näiden vaikutusten arvioinnin jo suunnitteluvaiheessa – ennen kuin riski toteutuu.
Swecon räjähdyssimuloinnit perustuvat edistyneeseen CFD- ja rakennesimulointiin, joiden avulla voidaan mallintaa räjähdystilanteita, painekuormia ja rakenteiden käyttäytymistä eri skenaarioissa.
Mitä räjähdyssimuloinnilla voidaan tehdä?
Räjähdyssimulointi tuottaa tietoa päätöksenteon tueksi tilanteissa, joissa kokeellinen testaus on mahdotonta tai erittäin kallista.
Tyypillisiä käyttökohteita:
- Kaasu- ja pölyräjähdysten vaikutusten arviointi
- Vety- ja energiahankkeiden turvallisuusanalyysit
- Paineaaltojen vaikutus rakenteisiin
- Turvaetäisyyksien määrittely
- Rakenteiden mitoitus onnettomuustilanteisiin
- Datakeskusten ja kriittisen infrastruktuurin riskienhallinta
Simuloinnit mahdollistavat myös erilaisten skenaarioiden vertailun ja turvallisuusratkaisujen optimoinnin.
Dispersioanalyysi
Dispersio voi olla monimutkainen ilmiö, johon vaikuttavat tuulen (ulkotiloissa) tai LVI-järjestelmien (sisätiloissa) ohjaamat ilmavirtaukset yhdessä monimutkaisten geometristen rakenteiden ja lämpötilagradienttien kanssa. Lisäksi kaasumainen tai hiukkasmainen aine voi olla ilmaa kevyempää tai raskaampaa, tai sisältää suhteellisen suuria hiukkasia, jotka vaikuttavat leviämiseen. Monimutkaisia dispersiöilmiöitä voidaan simuloida CFD-menetelmillä.
Paineaaltoanalyysit
Paineaaltojen mallintaminen on ollut tutkimuksen kohteena jo lähes vuosisadan ajan, jotta niiden fysikaalista käyttäytymistä ymmärrettäisiin paremmin. Tämä on johtanut tilanyhtälöiden kehittämiseen korkealämpöisille ja puristuneille kaasuverkostoille sekä paineaaltoparametrien integrointiin CFD-laskentakoodeihin. Paineaaltojen simulointi on osa rakenteellista suunnittelua ja analyysia, ja siihen sisältyy paineaallon eteneminen sekä sen heijastuminen esteistä ja rakenteista.

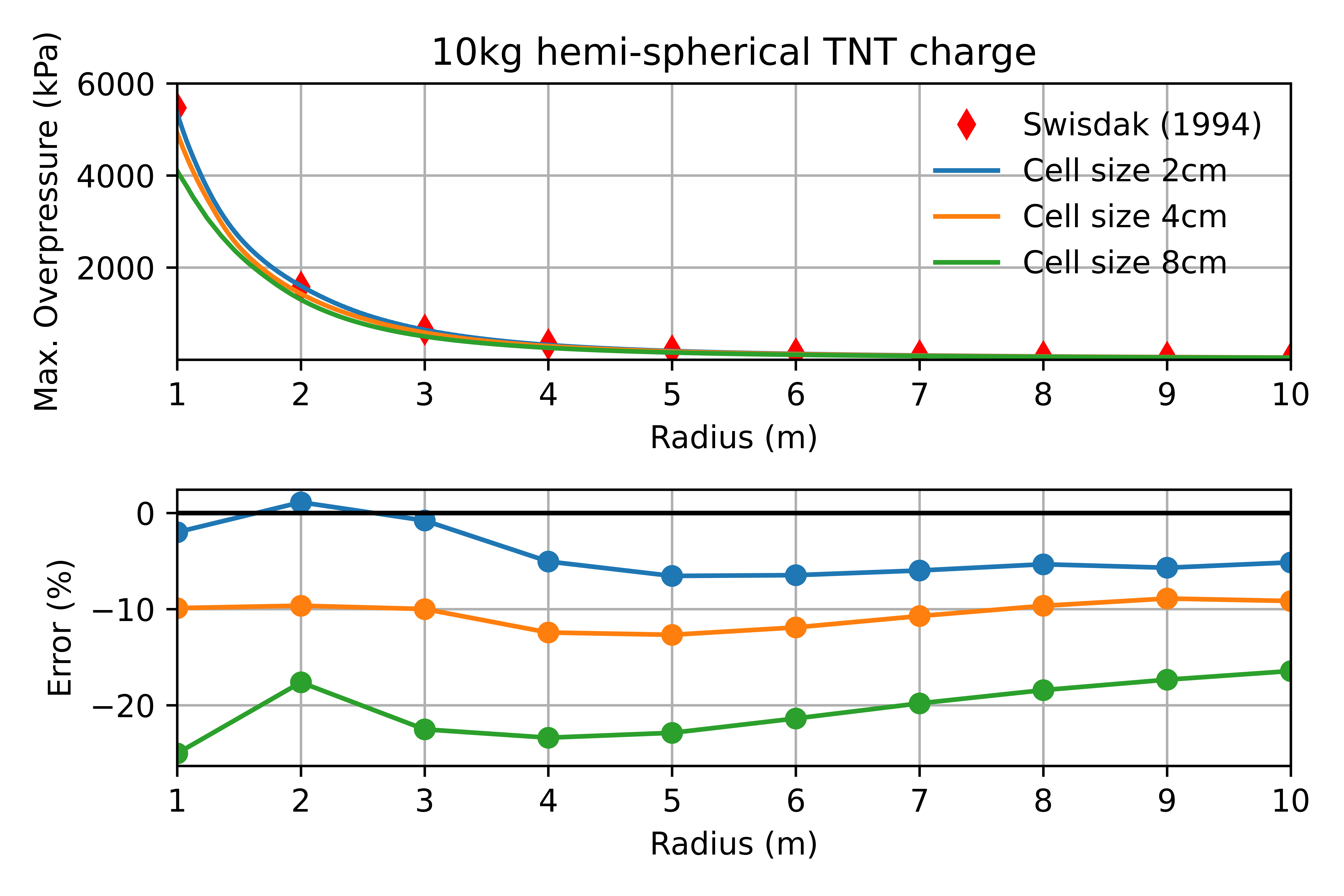

Validointi – 10 kg puolipallon muotoinen TNT-panostus
BlastFoam-ohjelmistolla toteutetussa validointitapauksessa tarkastellaan pinnalla tapahtuvaa puolipallon muotoista räjähdystä, jossa käytetään 10 kg:n TNT-panostusta. Panos räjäytetään keskeltä lineaarisen aktivointimallin avulla, joka perustuu ennalta määritettyyn detonaationopeuteen. Tuloksia verrataan Kingery–Bulmashin laskentatuloksiin (Swisdak, M.M., 1994: Simplified Kingery Airblast Calculations 18).
Esimerkki – TNT-räjähdys rakennuksen läheisyydessä
Paineaallon eteneminen sisä- ja ulkotiloissa
Paineaalto etenee ja törmätessään seinään heijastuu. Heijastukset voivat muodostua monimutkaisiksi esteiden ja rakenteiden vuoksi, eikä niiden käyttäytymistä voida täysin analysoida pelkästään CFD-menetelmillä. Ylipainetta voidaan hallita aukotuksilla, jotka reagoivat, kun tietty ylipaine saavutetaan.
Räjähdysten rakenteellinen analyysi
Kun paineaalto osuu rakenteeseen, rakenne reagoi dynaamisesti. Muodonmuutoksia, jännityksiä ja vaurioita voidaan analysoida FEM-menetelmällä.
Mitä analysoimme?
Yhdistämme virtauslaskennan (CFD) ja rakenteiden analyysin (FEM), jolloin saadaan kokonaisvaltainen kuva räjähdyksen vaikutuksista.
Analyysin kohteet:
Paine- ja shokkiaallot (blast wave)
Lämpökuormat ja palamisilmiöt
Kaasupilvien leviäminen ja syttyminen
Rakenteiden vaste ja vauriot
Ihmisiin kohdistuvat vaikutukset (turvallisuus)
CFD-mallinnuksella voidaan simuloida mm. kaasupilvien muodostumista ja räjähdyksen vaikutuksia ympäristöön jo ennen rakentamista.
Menetelmät ja työkalut
Hyödynnämme moderneja simulaatiomenetelmiä ja laskentaympäristöjä:
Computational Fluid Dynamics (CFD)
Finite Element Method (FEM)
Explicit dynamic -simulointi (nopeat ilmiöt kuten räjähdys)
Monifysikaaliset mallit (virtaukset + rakenteet)
Laskenta perustuu fysiikkaa kuvaaviin malleihin (mm. Navier–Stokes -yhtälöt), jotka ratkaistaan suurilla laskentaklustereilla.
Mitä hyötyä asiakkaalle?
✔ Parantaa turvallisuutta ja riskienhallintaa
✔ Mahdollistaa kustannustehokkaamman suunnittelun
✔ Tukee viranomaisvaatimusten täyttämistä
✔ Vähentää fyysisten testien tarvetta
✔ Antaa visuaalista ja helposti ymmärrettävää dataa päätöksentekoon
Simuloinnit auttavat tunnistamaan riskit jo etukäteen ja pienentämään onnettomuuksien todennäköisyyttä.
Milloin räjähdyssimulointia tarvitaan?
Teollisuuslaitosten ja prosessien suunnittelussa
Vedyn tuotannon ja varastoinnin hankkeissa
Infrastrukturissa ja kaupunkiympäristössä
Datakeskuksissa ja energiakohteissa
Puolustuksen ja turvallisuuden erityiskohteissa
Miksi valita Sweco räjähdyssimulointien ja paineaaltoanalyysien kumppaniksi?
Monialainen asiantuntijatiimi (CFD + rakennesuunnittelu)
Kokemus vaativista turvallisuus- ja infrastruktuurihankkeista
Mahdollisuus yhdistää simulointi osaksi laajempaa suunnittelua
Visuaaliset tulokset (animaatiot, kuormakartat, skenaariot)
Ota yhteyttä – selvitetään yhdessä kohteesi riskit ja optimoidaan suunnittelu turvalliseksi!
Eero Kokkonen
Osastopäällikkö, johtava CFD-insinööri
