Koko perhe viihtyy peruskorjatussa vesiliikuntakeskus AaltoAlvarissa

Alvar Aallon osittain suunnittelemaa vesiliikuntakeskus AaltoAlvaria peruskorjataan vaiheittain. Swecon LVI-, automaatio- ja vedenkäsittelysuunnittelijat sovittivat modernin tekniikan suojeltuun rakennukseen käyttäjälähtöisesti. Monipuolisessa vesiliikuntakeskuksessa viihtyvät jatkossakin kaikenikäiset pikkulapsista kilpauimareihin ja turisteista ikäihmisiin.

Suojeltua vesiliikuntakeskus AaltoAlvaria peruskorjattiin ilman väistötiloja

Vesiliikuntakeskus AaltoAlvari toimii Alvar Aallon osittain suunnittelemassa ja useamman kerran laajennetussa rakennuksessa Jyväskylän Seminaarinmäellä. Swecon LVI-tekniikan, rakennusautomaation ja vedenkäsittelyn suunnittelijat osallistuivat suojellun vesiliikuntakeskuksen peruskorjauksen ja laajennuksen vuonna 2024 valmistuneisiin vaiheisiin.

”Pääsimme kehittämään hankesuunnitelmia pää- ja arkkitehtisuunnittelijan kanssa sekä miettimään LVI- ja vedenkäsittelytekniikan sijoittelua uusiksi ilmanvaihdosta vedenkäsittelyn suodatukseen”, kertoo Swecon LVI-tekniikan tiimipäällikkö Lauri Paanala. Kokonaisuuden toimivuus varmistettiin kiinteistöautomaatiojärjestelmällä, jolla ohjataan eri tekniikkajärjestelmiä.

Työmaan kysymyksiin oli tärkeää reagoida nopeasti, koska vesiliikuntakeskuksen vanha osa pysyi auki lähes koko peruskorjauksen ajan. ”Väistötiloja ei tarvittu, kun urakka suunniteltiin kahdessa vaiheessa”, Paanala sanoo. Esimerkiksi koululaisuinnit ja uimaopetus järjestettiin normaalisti.

Peruskorjauksen vaiheistus korosti uimahallisuunnittelun kokemusta

Vaiheistuksen takia urakka-alue ei ollut yhtenäinen, mikä lisäsi LVIA- ja vedenkäsittelysuunnittelun vaativuutta. Myös suunnitteluryhmän kokemus uimahallirakentamisesta korostui.

”Suunnitelmiin valittiin kellarissa urakkaraja, jotta ensimmäisen vaiheen luovutus ja seuraavan vaiheen jatkaminen onnistui portaattomasti”, kertoo Swecon vedenkäsittelysuunnittelun johtava asiantuntija Antti Laakoli.

Peruskorjaus sisälsi myös erikoisuuksia, kuten 25 metrin muuntoaltaan. Sen korkeussäädettävä nostopohja asetti Laakolin mukaan omat haasteensa. ”Vedenkäsittelyn vaatimien suuttimien ja putkistojen sijoittelua ohjasivat järjestelmätoimittajan asettamat mekaaniset rajoitteet. Mittatoleranssit olivat paikoin vain seitsemän millimetriä.”

AaltoAlvarin suojelu vaikutti vedenkäsittely- ja LVI-ratkaisuihin

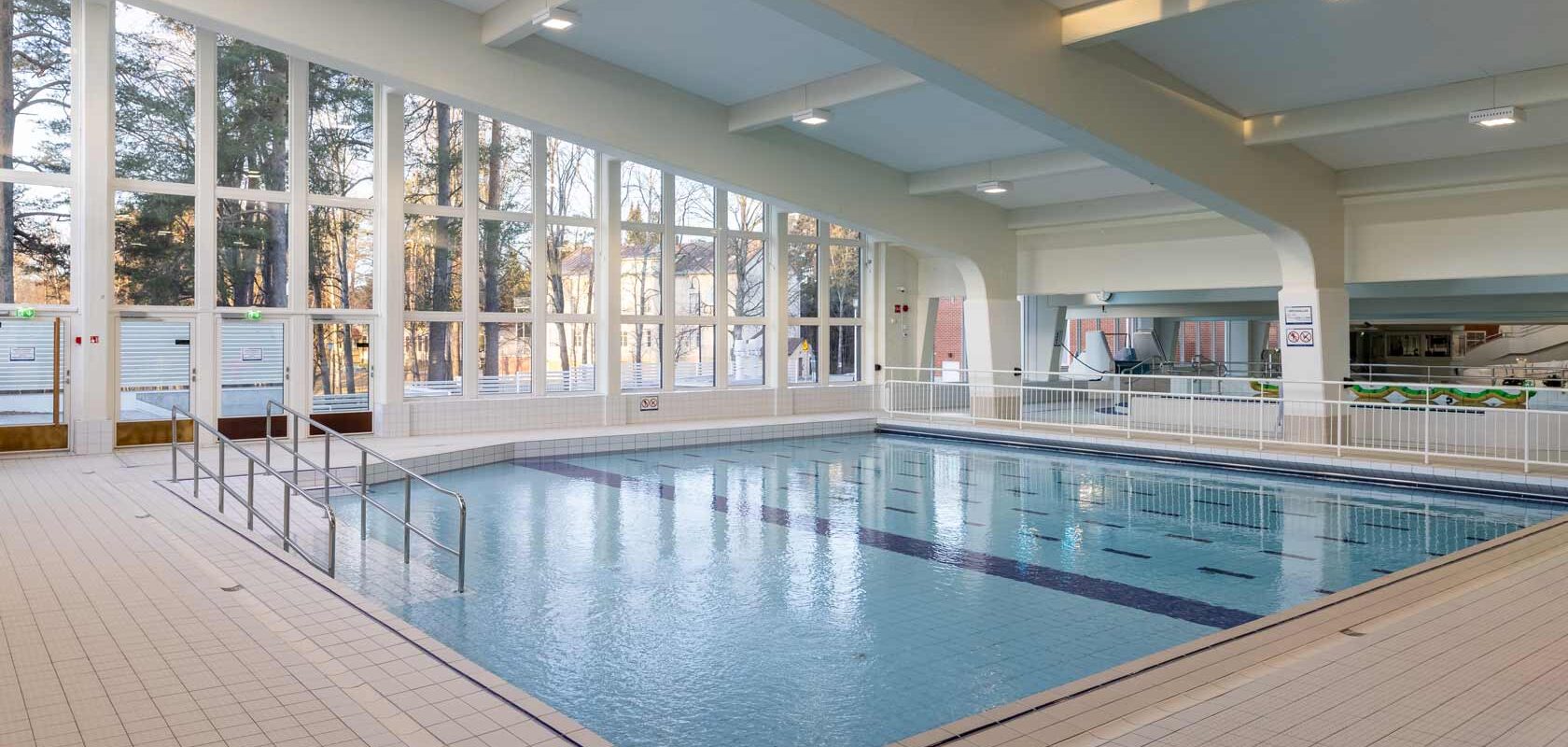

Swecon suunnittelijat tekivät tiivistä yhteistyötä Alvar Aalto -säätiön ja museoviranomaisten kanssa. Sisällä tiukimmat suojelukriteerit olivat Alvar Aallon suunnittelemissa tiloissa, joissa sijaitsee opetusallas.

”Opetusallas sijaitseekin täysin eri korkotasolla kuin muut altaat”, Laakoli sanoo. Vedenkäsittelylaitteille varatut tilat olivat rakennuksessa hyvin rajalliset, ja siksi esimerkiksi tasausaltaista piti tinkiä. ”Sovelsimme erilaisia ratkaisuja niin, että pystyimme varmistamaan riittävän vesimäärän siirtymisen esimerkiksi uudistuneessa aaltoaltaassa.”

Katolle menevät ilmanvaihtokanavat piti verhoilla, ja sisällä suojelu vaati eri tilojen välistä ilmanjakotekniikkaa. ”Kylpyläosa on suorassa yhteydessä 50 metrin allastilaan, joka ei kuulunut hankealueeseen ja jonka ilman- ja vedenlämpötila on pari astetta kylpyläpuolta viileämpi”, Paanala kertoo. ”Siksi toteutimme tilojen välille ilmaverhon, jonka toimivuus varmistettiin virtauslaskennalla eli CFD-simuloinneilla.”

Vedenkäsittelysuunnittelulla pyritään säästämään vettä

Vedenkäsittelysuunnittelussa haetaan tasapainoa käyttäjien turvallisuuden ja vedenkulutuksen välillä. Allasveden on oltava aina puhdasta, mutta turhaa vedenvaihtoa on vältettävä, koska vedenkulutus on satoja tuhansia litroja vuodessa.

”Yhden suodattimen huuhtelu tarkoittaa noin 20 kuutiota vettä, jolloin jo viisi huuhtelua vastaa pienen perheen omakotitalon vuosikulutusta”, Laakoli havainnollistaa.

Vedenkulutusta lisää AaltoAlvarin suuri vesiliukumäki, joka uusittiin ja jonka asemointia muutettiin. ”Liukumäet lisäävät vedenkäsittelyn suodatustarvetta ja rasittavat ilmanvaihtoa, koska veden likaisuus ja haihdunta lisääntyvät”, Laakoli sanoo.

Vedenkäsittelyyn valittiin aikaisempaa otsonointijärjestelmää edullisempi ja vähemmän tilaa vievä järjestelmä, joka on varustettu UV-puhdistuslaitteilla. Lisäksi vauvauintiin käytetyn altaan vedenkäsittely on kokonaan irrallaan muusta vedenkierrätysjärjestelmästä vauvauinnin aikana.

”Vesi poistuu kaikista altaista painovoimaisesti, ja se ohjataan altaiden alapuolella kellarissa sijaitseviin suodatustiloihin. Se tarkoitti AaltoAlvarissakin fyysisesti vaikeaa ja pitkää putkitusreittiä”, Laakoli lisää.

AaltoAlvarin ilmanvaihtokoneissa on kuivatusjärjestelmä

Jäähdytykselle on uimahalleissa harvoin tarvetta, koska altaiden ja ilman lämpötilat ovat korkeita ympäri vuoden, mikä vaatii lämmitystä. AaltoAlvarissa haluttiin kuitenkin varautua lisääntyviin hellejaksoihin, ja siksi ilmanvaihtokoneet varustettiin kuivatuspattereilla.

”Suunnittelimme lämpöpumpuilla toimivan energiankierrätysjärjestelmän, jolla allastiloja voidaan kuivattaa, jos ulkolämpötilat nousevat korkeiksi”, Paanala kertoo. Se auttaa hallitsemaan kosteusolosuhteita, mikä on tärkeää niin rakenteiden terveyden kuin uimarien viihtymisen kannalta. ”Ilman lämpötila ja kosteus pidetään allastiloissa samana, olipa keskitalvi tai helle.”

Lopputulos on saanut ainakin suunnittelijan oman perheen hyväksynnän. ”Lapset tykkäävät uudistuneesta vesiliikuntakeskuksesta, koska siellä on niin paljon erilaisia altaita”, Paanala kertoo.

Peruskorjauksen tavoitteena olikin tukea AaltoAlvarin laajan käyttäjäkunnan hyvinvointia aina Hippoksen liikuntapuiston kävijöistä ikäihmisiin ja lapsiperheisiin.

”Asiakkailta on tullut kommenttia, että AaltoAlvarista löytyy jokaiselle jotakin: monipuolisesti erilaisia toimintoja aina aalloista uimahyppäämiseen ja vesiliukumäen laskusta kuntouintiin ja vesijumppaan”, kertoo Jyväskylän kaupungin liikuntapalvelujen palveluesihenkilö Minni Ukonsaari tyytyväisenä.
